Jenis Instalasi VSAT

-

Jenis Instalasi VSAT

    Instalasi antenna VSAT disesuaikan dengan medan dimana VSAT akan dipasang. Oleh karena itu, terdapat 3 cara instalasi VSAT sebagai berikut :

PRM (Penetrating Roof Mount) / Ground Mount

    PRM atau ground mount adalah jenis instalasi antenna VSAT dengan cakar yang ditanam ke dalam tanah kemudian dilakukan pengecoran menggunakan semen. Kekuatan VSAT bergantung pada kekuatan cakar di dalam tanah yang telah di cor dengan semen. VSAT jenis ini biasa dipasang di halaman gedung yang lapang dan tidak ada obstacle agar link antara VSAT dengan satelit LOS (Line of Sight). VSAT jenis ini juga biasa disebut VSAT kaki satu.


Gambar : VSAT PRM

NPRM (Non Penetrating Roof Mount)

    NPRM adalah jenis instalasi VSAT yang tidak ditanam ke tanah menggunakan cor semen. VSAT jenis ini memiliki 4 cakar di tiap sisi kakinya yang kemudian di bor sebagai penyangga nya. VSAT jenis ini biasa dipasang pada medan yang telah berbentuk bangunan, atau halaman yang sudah di cor semen. Tiap-tiap penyangga antenna VSAT tersebut diberikan pemberat maupun di semen agar VSAT semakin kokoh. VSAT jenis ini biasanya dipasang di atas rooftop bangunan.


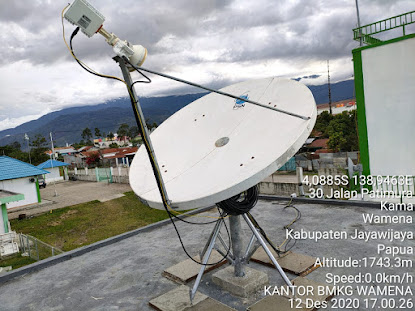

Gambar : VSAT NPRM

WALLMOUNT

    Wallmount adalah jenis VSAT yang dipasang di dinding sebuah bangunan. Opsi ini biasanya diambil ketika kemungkinan pemasangan PRM maupun NPRM sudah tidak mungkin diambil karena faktor obstacle dan lingkungan. Pemasangan VSAT ini dilakukan dengan memasang peyangga dish antenna ke dinding dengan cara di bor. Syarat pemasangan wallmount ini yaitu kekuatan dinding bangunan haruslah kokoh dan tidak rapuh, biasanya dinding batako lebih kuat dibandingkan jenis batu penyusun lain.

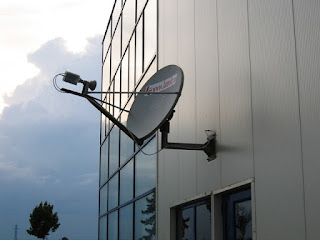

Gambar : VSAT Wallmount
